Interactive panel

Hover over a control for a quick explanation, click for details. Scroll to zoom, drag to pan. You can also navigate the panel using the keyboard.

FREQ. Filtrets brytpunkt. Låg inställning ger mörkt och dovt ljud, hög ger ljust och öppet.

The panel image shows the instrument's panel – either a photo or our own illustration – with clickable areas over each control. The schematic view is always our own illustration made for teaching, not the manufacturer's panel artwork.

CONNECTIONS

Connections on the front and back. Labels marked as needing verification should be checked against the manual for Behringer MS-1 MK2 before you follow them in detail.

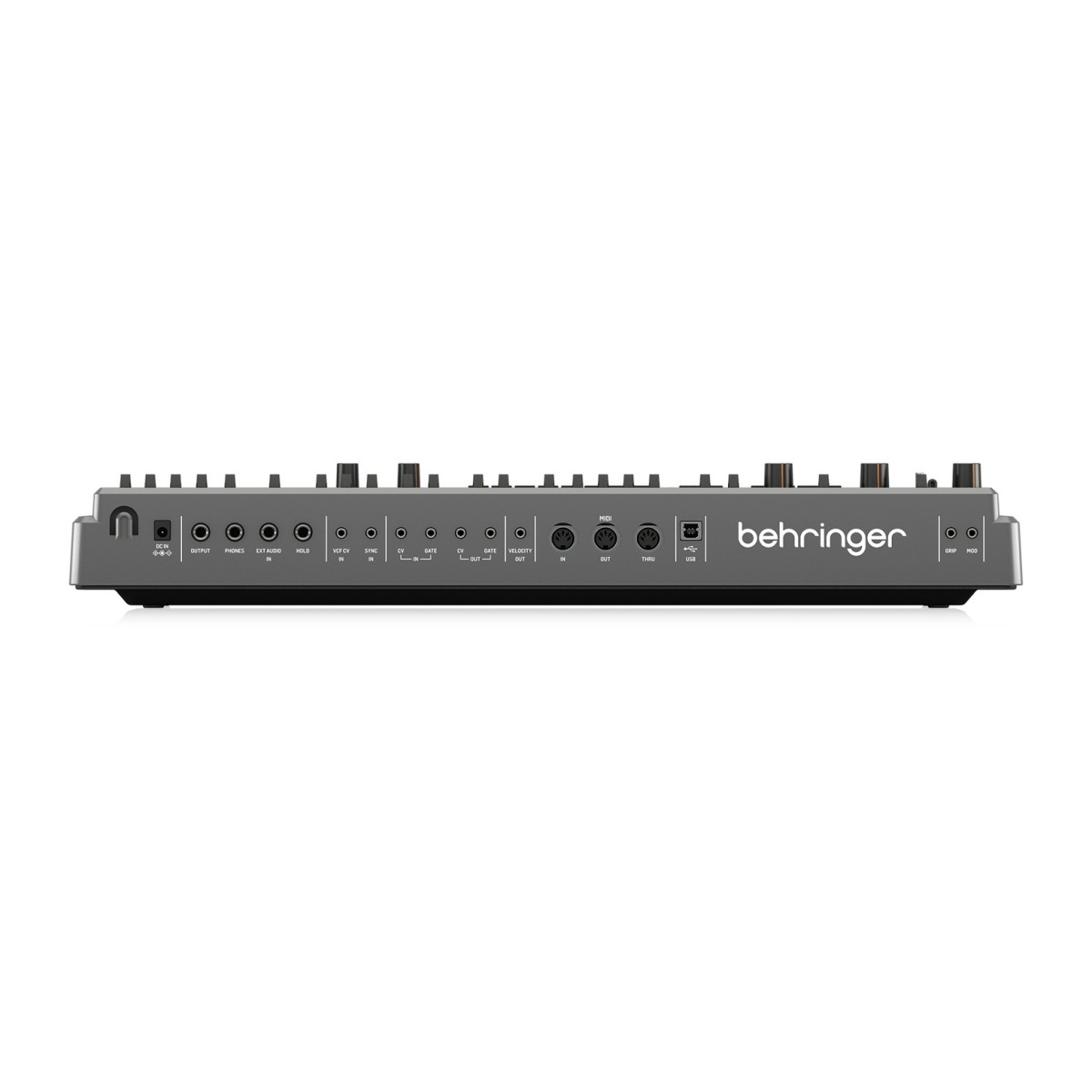

Back panel of Behringer MS-1 MK2 and its connections
Back panel of Behringer MS-1 MK2. Every jack is explained in the cards below.

OUTPUT

Rear

Linjeutgång till mixer eller ljudkort. Använd en monokanal.

Verified fact

PHONES

Rear

Hörlursutgång. Vrid ned VOLUME innan du kopplar in.

Verified fact

EXT IN

Rear

Ingång för externt ljud som kan köras genom filtret och VCA.

Needs verification

MIDI IN / OUT / THRU

Rear

Femstifts MIDI för anslutning till annan hårdvara eller ett MIDI-interface.

Verified fact

USB

Rear

USB MIDI till dator. Ingen drivrutin behövs i macOS eller Windows. Används även av SynthTribe.

Verified fact

CV / GATE IN

Rear

Styrspänning och gate in från modulärsystem eller annan analog utrustning.

Needs verification

CV / GATE OUT

Rear

Styrspänning och gate ut, så att MS-1 kan styra annan analog utrustning.

Needs verification

SYNC IN

Rear

Klocksignal in för att synkronisera sequencern med annan utrustning.

Needs verification

HOLD (pedal)

Rear

Ingång för pedal som håller kvar toner eller arpeggio.

Needs verification
